  主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量，也可对抗燃油进行电阻率测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

  在电力系统的安全运行与状态监测体系中，绝缘油作为关键的液体绝缘介质，其电气性能的优劣必然的联系到变压器、套管、电缆等高压电气设备的可靠性。介质损耗因数（tanδ）和直流电阻率（ρ）是表征绝缘油品质的两个核心参数，能够灵敏地反映油品的老化、受潮及污染程度。为了规范、精确地测量这些参数，GB/T5654-2007《液体在允许电压下不导电的材料 相对电容率、介质损耗因数和直流电阻率的测量》标准应运而生，成为行业内的权威测试依据。而严格依据此标准设计制造的绝缘油介质损耗及电阻率测试仪，则是执行该标准、保障测试数据准确性与可比性的关键设备。本文将围绕符合GB/T5654-2007标准的测试仪（以GDAT-C2型号为例），从其技术标准内涵、仪器设计原理、核心性能、操作流程、应用场景及维护管理等维度，进行深入系统的阐述。

  GB/T5654-2007是一项等同采用国际标准IEC 60247:2004的技术标准，它系统规定了在工频交流电场下测量液体在允许电压下不导电的材料相对电容率（介电常数）、介质损耗因数以及在直流电场下测量体积电阻率与表面电阻率的通用方法。该标准不仅定义了测试原理，更对测试设备、电极系统、测试条件（特别是温度控制）和程序提出了明确且严谨的要求。

  电极系统：明确要求使用三电极式结构（保护电极、测量电极、高压电极），并规定特定的几何尺寸与间距。这种设计的核心目的是消除杂散电容和表面泄漏电流对介质损耗因数测量结果的影响，确保测量的仅是油样品本体内的极化与电导损耗。标准中对极间距离（如2mm）的规定，是保证电场均匀性和测量重复性的基础。

  温度控制：绝缘油的介质损耗因数和电阻率对温度极为敏感。标准严格规定了测试应在恒定且均匀的温度下进行。对于绝缘油，常规测试温度为90℃；对抗燃油等合成油，则为20℃。温度控制的精度和均匀性直接决定测试结果的可靠性与不同实验室间的可比性。规定要求温度偏差控制在较小范围内，并对温度测量装置的精度做出了规定。

  测试电压与频率：交流测试电压应能在一些范围内连续可调，频率为标准工频50Hz，以模拟运行工况。直流电阻率测试则需要一个稳定的直流高压源。

  测量精度与校准：标准对测量系统的整体精度提出了要求。仪器需定期通过标准电容器或高阻标准器进行校准，确保量值溯源。

  因此，一台符合GB/T5654-2007标准的测试仪，其设计必须完全遵循上述要点，其测量结果才具备权威性和法律上的约束力，可用于新油验收、运行油质监督、故障诊断及科研开发。

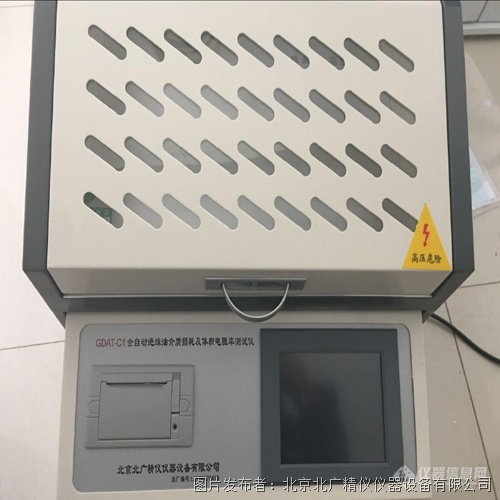

  符合GB/T5654-2007标准的现代绝缘油介质损耗及电阻率测试仪（如GDAT-C2），是一台集成了精密机械、高电压技术、微电子测控、数字信号处理和智能温控于一体的高技术一体化设备。它并非多个独立仪器的简单堆叠，而是通过系统工程设计，将规定要求的各个功能模块有机整合。

  仪器的核心设计目标是实现对绝缘油样品的介质损耗因数（tanδ）、相对电容率（εr）和直流电阻率（ρ）的全自动、高精度、一体化测量，并确保测试条件（尤其是温度）严格符合规定标准规定。

  精密电极系统（油杯）：作为仪器的“心脏”，油杯采用全密封三电极式结构，通常由石英玻璃或不锈钢制成，内部包含高压电极、测量电极和保护环。其几何尺寸严格按标准加工，确保极间电场分布理想。油杯设计有注油口、排油口和液位显示管，方便取样与清洗。

  高精度温控系统：这是保证测试准确的前提。系统一般会用中频感应加热或帕尔帖加热等非接触式加热技术，结合PID（比例-积分-微分）智能控温算法。传感器（如铂电阻Pt100）实时监测油杯内部油温，控制管理系统动态调节加热功率，使油样温度快速达到并稳定在设定值（如90℃），波动范围极小（如±0.5℃）。部分型号还集成半导体制冷模块，以满足抗燃油20℃测试时需从环境和温度降温的需求。

  交流介质损耗测量电桥：这是测量tanδ和εr的核心模块。仪器内部集成一个高稳定度的交流试验电源（0-2000V可调）和一个高精度标准电容器（通常为SF6充气式陶瓷电容，其tanδ和电容量几乎不随温湿度变化）。通过先进的数字信号处理（DSP）和快速傅里叶变换（FFT）技术，实时比对油杯电容（Cx）与标准电容（Cn）上的电流电压矢量关系，直接计算出tanδ和Cx，进而结合电极常数算出εr。全数字技术消除了传统平衡电桥操作繁琐、易受人眼判断误差影响的缺点。

  直流电阻率测量系统：该系统包含一个高稳定度的直流高压源（如0-500V）和一个超高输入阻抗的静电计/高阻计。在油杯两电极间施加规定的直流电压，测量流经油样的微弱泄漏电流（可低至皮安级pA），然后根据电极几何参数和欧姆定律，自动计算出体积电阻率。系统具备完善的极化电荷吸收和放电保护功能。

  智能化控制与显示系统：采用大屏幕彩色触摸屏作为人机交互界面，运行全中文菜单导航的嵌入式软件。系统控制整个测试流程：升温、控温、交流测试、直流测试、数据计算、存储与打印。用户只需完成注油，设定参数后即可一键启动全自动测试。

  以下技术参数严格依据设备操作手册列出，未作任何改动，体现了仪器满足GB/T5654-2007规定要求的具体能力。

  GB/T5654-2007《液体在允许电压下不导电的材料相对电容率、介质损耗因数和直流电阻率的测量》

  电容量：±(1%读数 + 0.5pF)相对电容率：±1%读数介质损耗因数：±(1%读数 + 0.0001)直流电阻率：±10%读数

  基于上述参数，该仪器具备一系列满足并超越规定要求的特色功能，确保了测试的高效、安全与便捷。

  全自动一体化测试：仪器将升温、恒温、交流介损/电容测量、直流电阻率测量、数据计算与存储等流程完全自动化。操作人员只需完成油样注入和参数设置，点击“自动测试”，仪器即可按预定程序完成全部项目，极大提升了测试效率，减少了人为干预带来的误差。

  油杯1（40ml）：专用于绝缘油的介质损耗因数、相对电容率和直流电阻率的一体化测试。测试温度通常设定为90℃。

  油杯2（10ml）：专用于抗燃油（磷酸酯等合成油）的体积电阻率测试。根据标准，测试温度为20℃。仪器为此集成自动制冷/加热温控功能，无论环境和温度高低，都能自动将油样调节并稳定在20℃。

  空电极杯校准功能：这是一个关键的质控功能。在注入油样前，可对清洁、干燥的空油杯进行电容和介损测量。此功能用于验证油杯清洗是否彻底、装配是否良好（如电极是否同心、有无杂质）。合格的“空杯”本底值应极小。校准数据被自动保存，用于在后续油样测试计算中予以扣除，从而得到更准确的油品自身参数。

  中频感应加热：加热体与油杯非接触，升温均匀迅速，无明火，安全性高。PID算法确保温度控制平稳，过冲小。

  多重安全防护：具备开盖断电保护（打开上盖自动切断高压）、高压电极短路提示、接地不良报警、过温保护等，全面保障操作人员与设备安全。

  强大的数据管理：仪器内置大容量存储器，可自动保存多达100组完整的测试数据（包括日期、时间、温度、所有参数）。用户可通过“数据查询”功能浏览历史记录，并可通过内置微型打印机直接输出带有测试条件的报告，便于数据追溯和档案管理。

  人机交互与自动化清洗：彩色触摸屏配合全中文图形化菜单，操作逻辑清晰，每步均有提示。部分型号还支持通过软件控制，利用溶剂或待测油样自动循环冲洗油杯内腔，简化了繁琐的清洗步骤。

  正确的操作是获得可靠数据的保证。以下是结合标准要求和仪器特性的标准操作流程。

  环境与设备检查：确保实验室环境温湿度符合仪器使用条件。将仪器放置在稳固的台面上，通过背板接地柱使用专用导线可靠接地。检查电源电压。

  油杯清洗与干燥：这是影响测试结果最关键的一步。拆卸油杯各部件，依次使用溶剂（如石油醚、正庚烷）、洗涤剂、自来水、蒸馏水或去离子水彻底清洗，然后用无水乙醇脱水，最后放入鼓风干燥箱在105℃左右烘干并冷却至室温。整一个完整的过程需避免手非间接接触电极表面，防止污染。

  空杯校准：将清洁干燥的空油杯正确装配，放入仪器槽内，连接好测量线和温度传感器。开机进入主菜单，选择“空杯测试”功能，在设定温度下测量空杯的电容和介损值，记录并确认本底值合格（如介损tanδ 0.0001）。

  油样处理与注油：将待测油样在室内静置一段时间，使油温接近环境和温度。打开仪器的“漏油开关”，用约50ml的待测油样缓慢注入油杯，对油杯内腔进行2-3次冲洗，确保无残留溶剂或旧油。关闭排油阀。正式注油时，沿油杯内壁缓慢注入40ml油样，避免产生气泡。观察液位管，使液面与注油口持平。

  参数设置：在主界面点击“试验条件”，设定测试温度（通常为90℃）、交流测试电压（如2000V）、测试项目等。确保“油样设置”为“绝缘油”。

  执行自动测试：盖好仪器上盖，点击“自动测试”。仪器将自动执行：开始加热并显示升温曲线 - 达到设定温度后自动稳定 - 进行交流介质损耗和电容测量 - 进行直流电阻率测量 - 计算并显示所有结果（tanδ, εr, ρ）- 自动保存数据。

  结果读取与记录：测试完成后，屏幕显示完整结果。可即时打印报告，或从“数据查询”菜单中调取打印。

  排油与清洗：测试完成后，待油温降至安全范围，打开“漏油开关”将废油排入专用容器。然后立即按前述方法清洗油杯，为下一次测试做好准备。

  （对抗燃油体积电阻率测试：流程类似，但需使用油杯2，注入10ml抗燃油，仪器自动将温度控制在20℃做测量，仅测试体积电阻率参数。）

  新油入库检验：电力公司、变压器制造商在接收新绝缘油时，必须依据标准做全套测试，确保tanδ和ρ等指标符合GB 2536或IEC 60296等新油标准，从源头保证设备绝缘水平。

  运行中变压器油监督：这是最主要的应用。定期对变电站、发电厂内的运行变压器、电抗器、套管等设备中的绝缘油进行采样测试。

  介质损耗因数（tanδ）：是判断油质劣化的灵敏指标。tanδ增大，表明油中极性杂质（如老化产物、水分、溶解的胶体）增多，反映出油品绝缘性能直线下降。其值通常要求控制在较低水平（如90℃下≤0.01或0.02）。

  体积电阻率（ρ）：反映油品的电导特性，对微量离子性杂质极为敏感。电阻率下降，意味着油中可导电的离子浓度增加，会增大绝缘系统的泄漏电流，影响设备绝缘电阻的测量，并在高场强下可能会影响电场分布。运行油通常有明确的电阻率下限要求（如90℃下≥1×10^10 Ω·m）。

  通过跟踪tanδ和ρ的变化趋势，可以评估油品的老化速度、判断干燥过滤（如真空滤油）效果，为设备的维护决策（是否需换油或再生）提供直接依据。

  故障诊断与回溯分析：当电气设备发生内部故障（如局部过热、放电）后，故障点的高温或电弧会使绝缘油分解，产生大量的碳微粒、酸性物质等。此时测试故障油样，其tanδ和ρ通常会显著恶化，结合油中溶解气体分析（DGA），可作为故障性质与严重程度的辅助判断依据。

  抗燃油（EH油）监督：在大型汽轮发电机组的电液调速系统中，抗燃油作为液压和绝缘介质。其体积电阻率是至关重要的指标，电阻率过低会导致电化学腐蚀，损坏伺服阀等精密部件。定期用该仪器在20℃下监测抗燃油的电阻率，是保证调速系统可靠运行的必要措施。

  科研与产品研究开发：用于评估新型绝缘油配方、各类添加剂性能、以及绝缘材料与油品的相容性研究。

  油杯保养：油杯是精密部件，拆卸、清洗、装配需轻柔，防止磕碰变形。长期不用时，应清洗干燥后单独保存。

  保险管：若电源指示灯不亮，检查后部电源插座内的保险管（5A），如熔断需更换同规格产品。

  仪器需定期（通常一年）送往有资质的计量机构或由厂家技术人员进行校准。校准主要针对：

  介质损耗和电容测量系统：使用标准电容器（如tanδ已知的标准油杯或固体标准器）进行量值传递和误差修正。

  测试结果异常偏高：首先检查油杯是否清理洗涤干净，可用“空杯测试”验证。其次检查油样是否含有气泡或污染。最后确认测试温度是否准确稳定。

  测试重复性差：检查油杯电极是否装配到位、连接导线是否插接牢固、接地是否良好。确保每次注油量、静置时间一致。

  仪器无法升温或控温不稳：检查温度传感器连接是不是正常，或可能为加热模块故障，需联系专业人员。

  测量过程中报警：根据屏幕提示信息处理，如“高压短路”检查油杯内部是否有杂质桥接电极；“接地异常”检查地线连接。

  在绝缘油测试领域，除了本仪器，还有传统的西林电桥搭配分离式油杯和温控箱的方案，以及单独的高阻计。

  与传统分离式设备比较：本一体化仪器具有非常大的优势。它操作自动化、智能化，避免了人工调平衡的误差和繁琐计算；集成度高，节约空间；安全防护完善；测试流程标准化，减少了人的因素影响，结果重复性更好。

  与单一功能仪器比较：本仪器可一次测试获得tanδ、εr、ρ等多个关键参数，提供了更全面的油质信息，性能好价格低，工作效率显著提升。

  在选择GB/T5654-2007绝缘油介质损耗及电阻率测试仪时，用户应关注以下几点：

  标准符合性：必须明确声明符合GB/T5654-2007/IEC 60247标准，这是数据有效性的前提。

  核心性能参数：重点核查测量范围、精度（特别是tanδ和ρ的精度）、温度控制范围与精度，需满足自身测试要求（如要不要测抗燃油的20℃制冷功能）。

  油杯设计：确认油杯为符合规定标准的三电极式结构，材质优良（如石英玻璃），且便于拆卸清洗。

  自动化与智能化水平：优先选择全自动测试、触摸屏操作、具备空杯校准和数据管理功能的型号。

  品牌与服务：选择技术实力强、口碑好的品牌，并确认其提供的售后服务内容，如保修期限、校准支持、备件供应和技术响应速度。

  GB/T5654-2007绝缘油介质损耗及电阻率测试仪是现代绝缘油检测实验室的核心装备。它将严格的国际标准转化为高效、精确、安全的自动化测试流程，为电力设备的绝缘状态监测、故障预防和寿命评估提供了不可或缺的科学数据支撑。从新油验收到运行监督，从故障分析到科学研究，其作用贯穿始终。深入理解其背后的标准原理、技术特点与操作方法，不仅能帮助用户正确、高效地使用设备，更能深刻理解测试数据的物理意义，从而为保障电网安全、稳定、经济运行做出准确判断。随只能电网和状态检修技术的持续不断的发展，此类高精度、智能化的标准检验测试仪器，其重要性将日益凸显。
